simpleUML：UML类图生成插件
类图对于理解设计，开发过程中输出一些必要的设计文档很重要。手动用visio画UML类图比较慢，可以借助工具一键生成UML类图。
1、安装插件

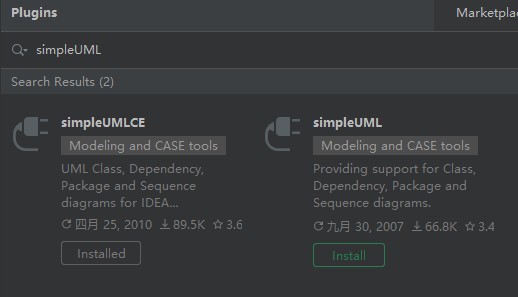

设置中Plugins搜索simpleUML安装，重启IED。
2、生成类图
安装好之后就可以直接使用了。

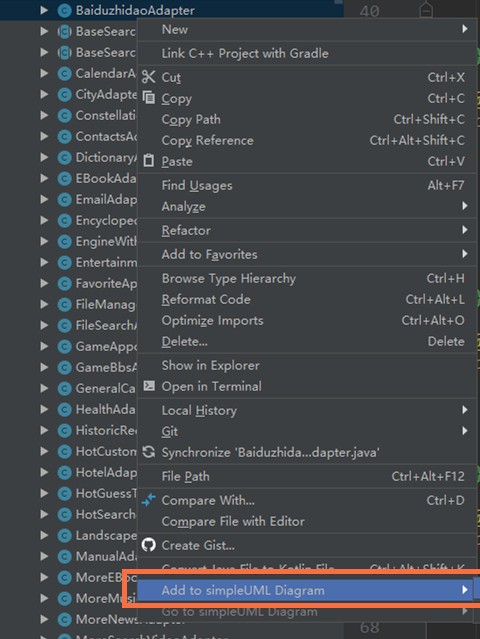

①右键需要添加生成类图的类或者整个包：
②注意左侧工具类可以选择显示的类图关系，生成的UML图默认只有聚合类型的线条，可选中一个类图右键-Add某种关系，或者右键-Dependencies添加全部关系。 ：

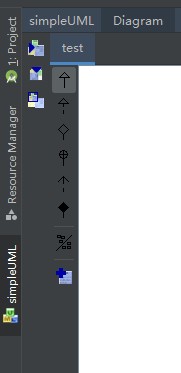

③左边有两栏操作按钮，都很简单：导入UML图、导出UML图、俯瞰图。共有六中关系，从上到下依次为：泛化（继承）、实现、聚合、内部类、依赖、组合。再往下就是自动排列图形。

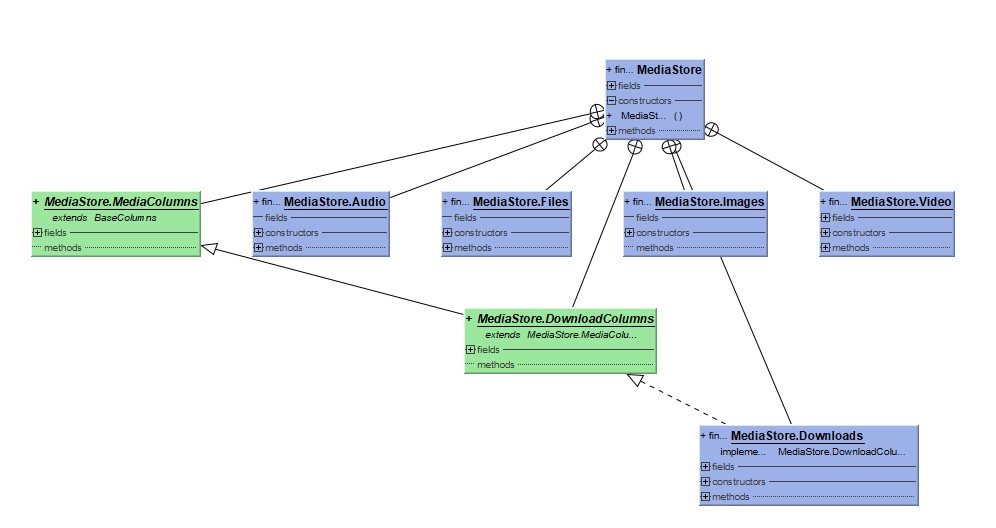

UML显示效果如下：
3、导出UML类图
关于导出UML图，有六种格式可选择：BMP、GIF、JPEG、JPG、PNG、WBMP。缩放比例最大可调至400。关于六种格式，简单介绍下：
①BMP：Bitmap（位图格式），不压缩，容量大。在window环境最不容易出问题，使用广泛，适合单机使用。
②GIF：失真有损压缩格式。压缩时保证像素资料，丢失色彩资料。广泛应用。
③JPEG：有损高压缩的图像压缩格式。部分细节会被删除，不适合放大看。原图大小情况下，肉眼看没差边。
④PNG：为WEB图像订制的格式。与GIF相似，但色彩数要多很多。
