Android坐标系

Android自定义View开发，首先必须要对Android中的坐标体系非常熟悉。它不同于我们以前数学中所学的笛卡尔坐标系：

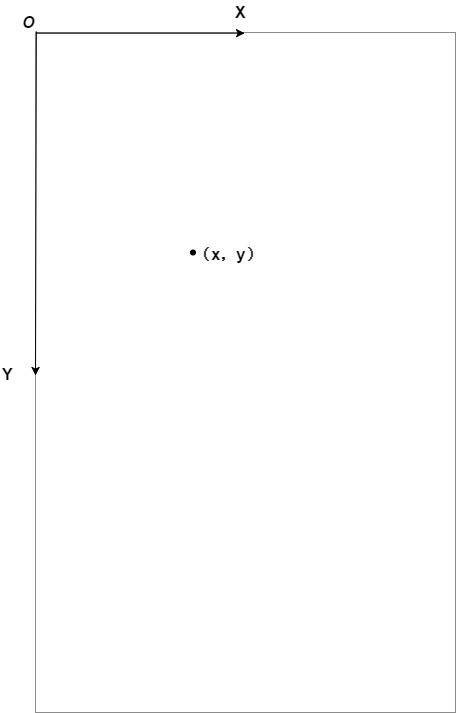

1、绝对坐标系

Android中定义整个物理屏幕左上角为原点 O，包括状态栏在内。X轴水平向右，Y轴竖直向下。

2、视图坐标系

Android中的另一个坐标系叫做视图坐标系，不是参照绝对坐标系，而是View参照父控件。View中有多个获取坐标及控件大小相关的方法(单位：像素)，开发者需要深入的理解一下它们的意义：

getX();         //子view左边到父视图左边的距离；
    getY();         //子view上边到父视图上边的距离；

    getTop();       //获取子View左上角距父View顶部的距离
    getBottom();    //获取子View右下角距父View顶部的距离

    getRight();     //获取子View右下角距父View左侧的距离
    getLeft();      //获取子View左上角距父View左侧的距离

    getWidth();     //子视图的长度；
    getHeight();    //子视图的高度。

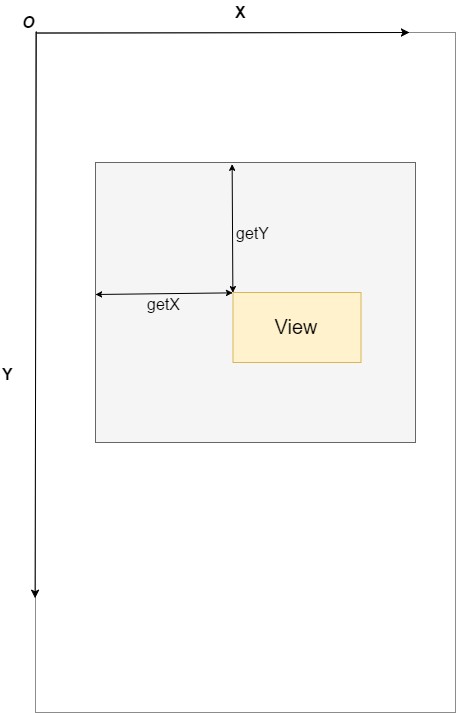

2.1、getX 和 getY

getX()和getY()方法的定义如下：

/**
     *返回该视图的可视x坐标，以像素为单位。.
     */
    public float getX() {
        return mLeft + getTranslationX();
    }

    /*
     * 返回该视图的可视y坐标，以像素为单位。.
     */
    public float getY() {
        return mTop + getTranslationY();
    }

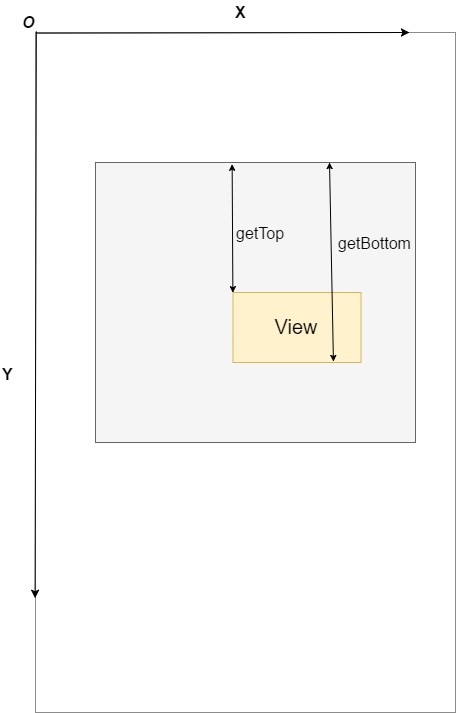

2.2、getTop 和 Bottom

getTop()和getBottom()方法的定义如下：

/**
     * 这个视图相对于其父视图的顶部位置。
     *
     * @return The top of this view, in pixels.
     */
    public final int getTop() {
        return mTop;
    }

    /**
     * 这个视图相对于其父视图的底部位置。
     *
     * @return The bottom of this view, in pixels.
     */
    public final int getBottom() {
        return mBottom;
    }

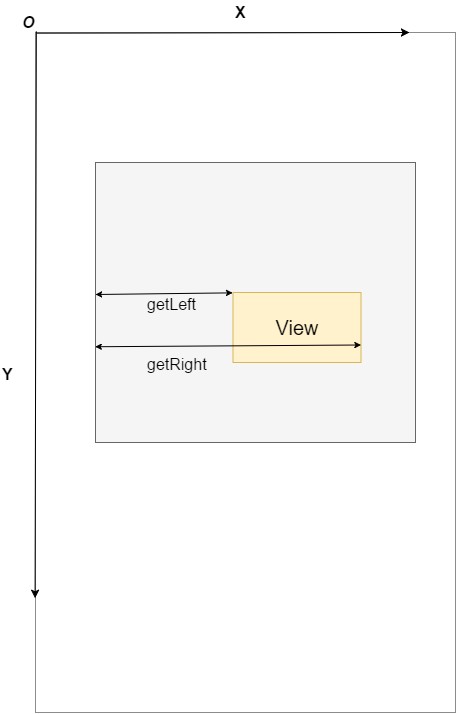

2.3、getLeft 和 getRight

getLeft()和getRight()方法的定义如下：

/**
     * 这个视图相对于其父视图的左边位置。
     */
    @ViewDebug.CapturedViewProperty
    public final int getLeft() {
        return mLeft;
    }

    /**
     *这个视图相对于其父视图的右边位置。
     */
    @ViewDebug.CapturedViewProperty
    public final int getRight() {
        return mRight;
    }

2.4、getWidth 和 getHeight

getWidth()和getHeight()方法的定义如下：

/**
     * 返回视图的宽度。
     */
    public final int getWidth() {
        return mRight - mLeft;
    }

    /**
     * 返回视图的高度。
     */
    public final int getHeight() {
        return mBottom - mTop;
    }

2.5、关系小结

经过上面详细的梳理View中的坐标系及相关方法，可以总结出以下几点，对开发会有一些帮助：

getWidth() = getRigth() - getLeft()

getHeight() = getBottom() - getTop()

getX() == getLeft() + getTranslationX()

getY() == getTop() + getTranslationY()

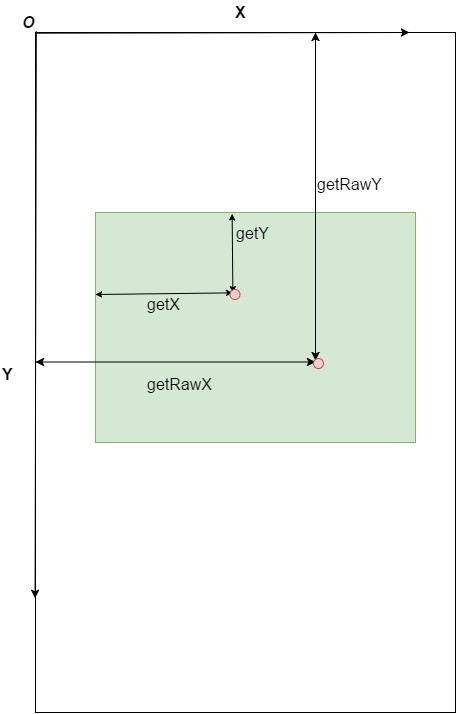

3、触摸坐标系

Android View开发过程中，另一个重要的体系就是事件传递。要对触摸事件的传递有深入的理解，此外这其中也涉及到一些坐标，从屏幕的触摸事件MotionEvent中我们可以获取几个有用的坐标：

getX();     //落点到所触摸的view的左边的距离
    getY();     //落点到所触摸的view的上边的距离

    getRawX();  //落点到屏幕左边的距离
    getRawY();  //落点到屏幕上边的距离

    getRawX(int pointerIndex); //事件的原始X坐标。
    getRawY(int pointerIndex); //事件的原始Y坐标。
