PlantUML：绘制程序员的流程图

PlantUML：绘制程序员的流程图

程序员在进行软件设计的时候，画各种时序图、流程图是一件头疼的事。可以用SequenceDiagram一键生成时序图，还可以用专业的流程图软件，比如迅捷流程图。

在绘画流程图的时候，经常会在对齐连接线等操作上浪费大量时间。于是就有了程序员专属的流程图方式，PlantUML通过解析文本来渲染生成图形，使用起来非常高效。

官网：plantuml.com

GitHub：github/plantuml

1、安装PlantUML插件

在AndroidStudio或者IDEA设置中搜索PlantUML integration安装PlantUML插件：

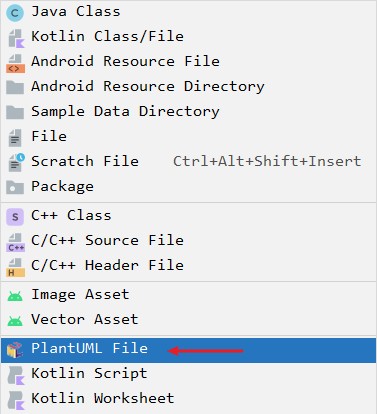

安装好之后，右键新建PlantUML文件：

就可以用PlantUML编写需要的各种图。

2、语法*

PlantUML语法在官网上由详细的教程，还有中文文档。语法通俗易学，对于程序员来说肯定是手到擒来。需要用到的时候可以查看文档，开发设计中比较常用的几种图：

①类图

②时序图

③甘特图

④组件图

⑤对象图

3、示例

用PlantUML画一个Volley中的Request请求类图，基本上和平时用的Java语法差不多：

@startuml
'https://plantuml.com/sequence-diagram
abstract class Request<T> {
    + {abstract} Response<T> parseNetworkResponse()
    + {abstract} void deliverResponse(T response)
    --
    + void cancel()
    + boolean isCanceled()
    ---
    + Map<String, String> getHeaders()
    + Map<String, String> getPostParams()
    + int getMethod()
}
class StringRequest extends Request
class ImageRequest extends Request
abstract class JsonRequest<T> extends Request
class JsonArrayRequest extends JsonRequest
class JsonObjectRequest extends JsonRequest
@enduml

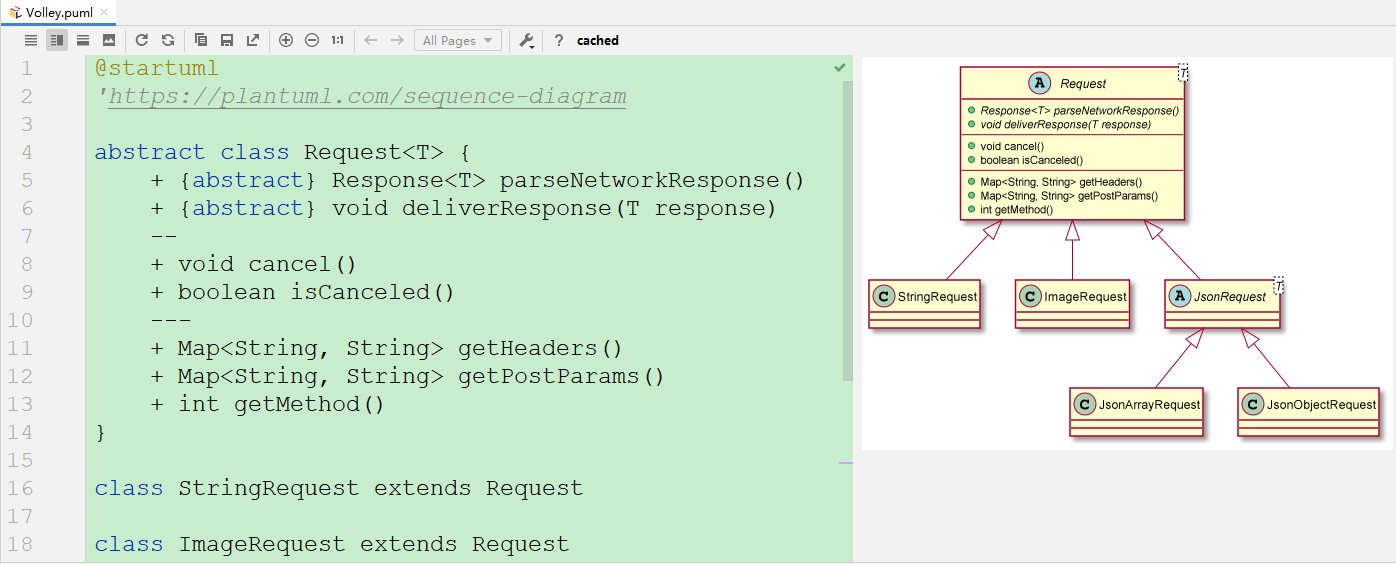

显示的类图如下：

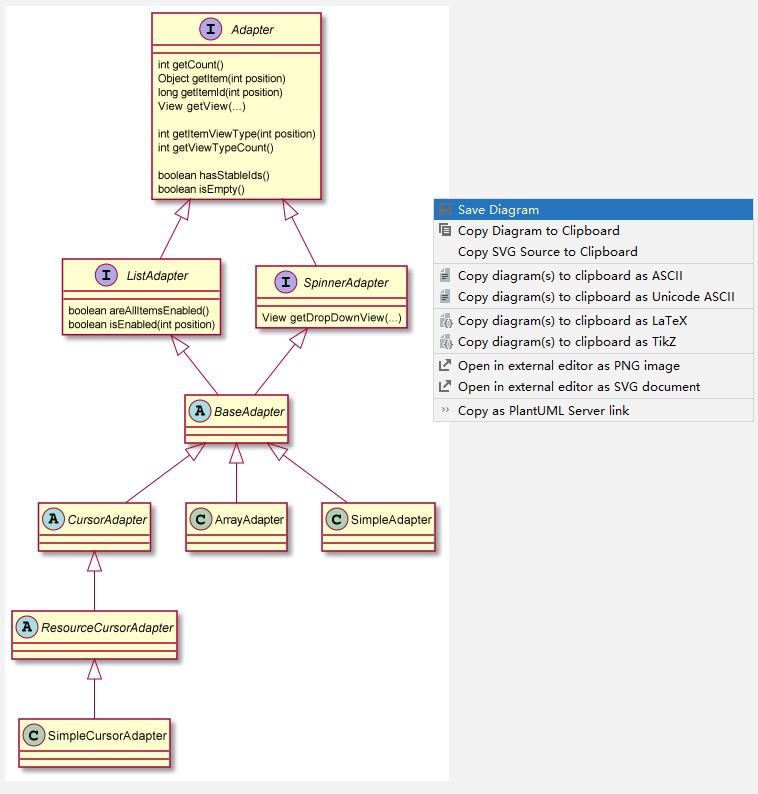

支持导出.png，导出之前可以滚轮放缩图片大小，显示的越大导出的图片越清晰。

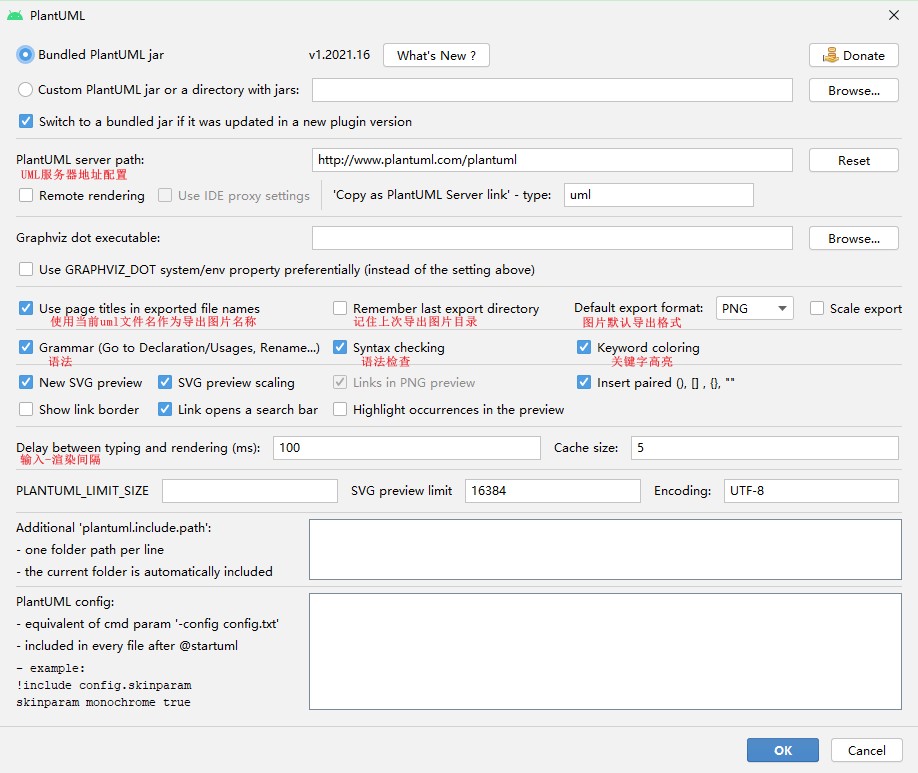

此外，PlantUML integration插件有如下设置项可以配置：
