大有可为的着色器：Shader

平时开发的时候或多或少都接触过相关的技术，但是却没有系统详细的学习一下。Android设计到的知识点很多，特点广泛而杂。有网络相关的，硬件相关的，图形图像相关的等等，每一点都得或多或少需要学习掌握一些。

1、Shader

Shader直译过来就叫“着色器”，该类是抽象的基础类，Shader共有五个子类：BitmapShader、LinearGradient、RadialGradient、SweepGradient、ComposeShader，分别代表不同类型的着色器，具体功能后面再仔细看。

1.1、关联Paint

用来设置给Paint画笔，使用Shader setShader(Shader shader)方法。

mPaint.setShader(shader);

给Paint设置好着色器之后，使用该画笔绘制的对象都将从着色器获取颜色。

1.2、填充模式

着色器也是有范围的，设置了一定的区域范围，Paint从这些范围内可以拿到颜色，但是Paint绘制的图像可能比这大，那么就需要一个策略：如何确定着色器“管辖”区域外的颜色呢？

就有了如下三种填充模式：TileMode.CLAMP、TileMode.REPEAT、TileMode.MIRROR。

public enum TileMode {
        /**
         * 如果着色器超出其原始边界，则复制边缘颜色
         */
        CLAMP   (0),
        /**
         * 水平和垂直重复着色器的图像
         */
        REPEAT  (1),
        /**
         * 水平和垂直重复着色器的图像，交替生成镜像，以便相邻的图像始终缝合
         */
        MIRROR  (2);
    }

2、BitmapShader

BitmapShader类似于Photoshop中的印章工具，Paint绘制的区域使用Bitmap中的图像来着色。

2.1、构造BitmapShader

BitmapShader的构造函数如下，需要指定Bitmap图像，以及X、Y轴的填充模式。

/**
     * Call this to create a new shader that will draw with a bitmap.
     *
     * @param bitmap The bitmap to use inside the shader
     * @param tileX The tiling mode for x to draw the bitmap in.
     * @param tileY The tiling mode for y to draw the bitmap in.
     */
    public BitmapShader(Bitmap bitmap,TileMode tileX,TileMode tileY) {
        this(bitmap, tileX.nativeInt, tileY.nativeInt);
    }

2.2、示例

构造好BitmapShader，并设置给Paint画笔，绘制一个矩形区域。看看不同的填充模式，效果如何？

①TileMode.CLAMP：使用着色器边缘填充其它区域

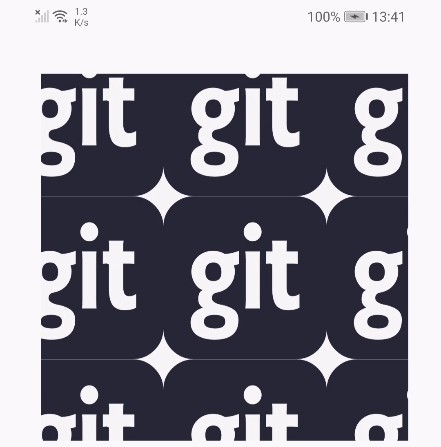

②TileMode.REPEAT：绘制的区域，超过了着色器颜色范围，那么就用重复策略

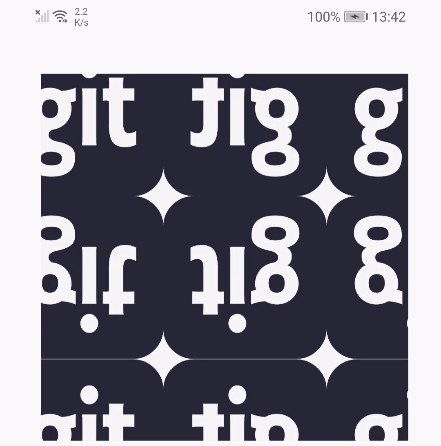

③TileMode.MIRROR：不断的通过镜像填充

3、LinearGradient

LinearGradient线性渐变着色器，实现颜色的线性渐变效果。在自定义Drawable背景的时候有接触过，使用<gradient/>标签添加渐变效果，详见ShapeDrawable：Android自定义背景。

3.1、构造线性着色器

有如下5中线性着色器构造方法。前四个参数是指定区域，指定开始颜色和结束时的颜色，最后一个参数TileMode是填充模式。关于Color颜色，详见《Color详解》。

LinearGradient(float x0, float y0, float x1, float y1,int color0,int color1,TileMode tile)
    LinearGradient(float x0, float y0, float x1, float y1,long color0,long color1,TileMode tile)

线性变换中可以指定多个颜色值[]，已经对应的位置[]。

LinearGradient(float x0, float y0, float x1, float y1,int[] colors,float[] positions,TileMode tile)
    LinearGradient(float x0, float y0, float x1, float y1,long[] colors,float[] positions,TileMode tile)
    LinearGradient(float x0, float y0, float x1, float y1,long[] colors,float[] positions,TileMode tile,ColorSpace colorSpace)

3.2、示例

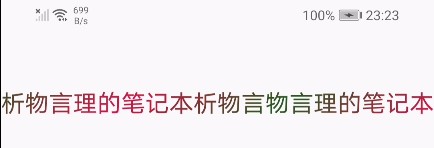

构造一个线性颜色着色器设置给Paint画笔，再使用该画笔绘制文字及其它图形。

mPaint.setShader(new LinearGradient(0, 0,200, 200, 0xff225a1f, 0xffd71345, Shader.TileMode.MIRROR));
    canvas.drawText(text, 0, 200, mPaint);

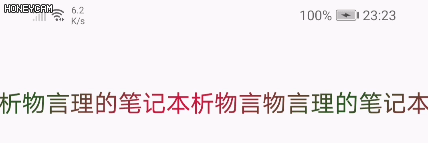

再结合动画ValueAnimator就可以实现文字的色彩变换。关于属性动画详见《属性动画：ValueAnimator及其监听器》。

//获取要绘制文字的长度
    length = mPaint.measureText(text);
    //创建属性动画
    ValueAnimator valueAnimator = ValueAnimator.ofFloat(0, length * 2);
    valueAnimator.setDuration(3000);
    valueAnimator.setRepeatMode(ValueAnimator.RESTART);
    valueAnimator.setRepeatCount(ValueAnimator.INFINITE);
    valueAnimator.addUpdateListener(new ValueAnimator.AnimatorUpdateListener() {
        @Override
        public void onAnimationUpdate(ValueAnimator animation) {
            start = (float) animation.getAnimatedValue();
            postInvalidate();
        }
    });
    valueAnimator.start();

4、RadialGradient

RadialGradient放射渐变着色器

4.1、构造放射渐变着色器

有如下5中构造方法，就不在一一详细介绍。需要指定中心坐标以及渐变半径radius。

RadialGradient(float centerX, float centerY, float radius,int[] colors,float[] stops,TileMode tileMode)
    RadialGradient(float centerX, float centerY, float radius,long[] colors,float[] stops,TileMode tileMode)
    RadialGradient(float centerX, float centerY, float radius,long[] colors,float[] stops,TileMode tileMode, ColorSpace colorSpace)
    RadialGradient(float centerX, float centerY, float radius,int centerColor,int edgeColor,TileMode tileMode)
    RadialGradient(float centerX, float centerY, float radius,long centerColor,long edgeColor,TileMode tileMode)

4.2、示例

使用该着色器结合动画可以实现各种效果。

//给画笔设置着色器
    mPaint.setShader(new RadialGradient(600, 600, radial + 1, 0xff225a1f, 0xffd71345, Shader.TileMode.CLAMP));
    //使用该画笔绘制圆形，结合动画会呈现各种效果
    canvas.drawCircle(600, 600, 200, mPaint);

5、SweepGradient

SweepGradient扫描渐变着色器。

5.1、构造扫描渐变着色器

如下几种构造函数。注意只有一个坐标点，意味着只需要指定中心区域，扫描范围是无限的。

SweepGradient(float cx, float cy,int[] colors,float[] positions)
    SweepGradient(float cx, float cy,long[] colors,float[] positions)
    SweepGradient(float cx, float cy,long[] colors,float[] positions, ColorSpace colorSpace)
    SweepGradient(float cx, float cy,int color0,int color1)
    SweepGradient(float cx, float cy,long color0,long color1)

5.2、示例

简单的渐变图如下，如何实现雷达扫描图的动画效果呢？可以发挥想象力。

mPaint.setShader(new SweepGradient(600, 600, 0xff225a1f, 0xffd71345));
    canvas.drawCircle(600, 600, 200, mPaint);

6、ComposeShader

ComposeShader组合着色器，将其它着色器组合成为一个混合着色器。

6.1、组合着色器

有两种构造方法

ComposeShader(Shader shaderA,Shader shaderB,PorterDuff.Mode mode)
    ComposeShader(Shader shaderA,Shader shaderB,BlendMode blendMode)

6.2、混合模式*

组合两个不同的着色器有如下两种模式：PorterDuff.Mode和BlendMode 。简单了解一下即可，也不需要记住，会用比会背更重要！

①PorterDuff.Mode

public enum Mode {
        // these value must match their native equivalents. See SkXfermode.h
        CLEAR       (0),
        SRC         (1),
        DST         (2),
        SRC_OVER    (3),
        DST_OVER    (4),
        SRC_IN      (5),
        DST_IN      (6),
        SRC_OUT     (7),
        DST_OUT     (8),
        SRC_ATOP    (9),
        DST_ATOP    (10),
        XOR         (11),
        DARKEN      (16),
        LIGHTEN     (17),
        MULTIPLY    (13),
        SCREEN      (14),
        ADD         (12),
        OVERLAY     (15);
    }

②BlendMode

public enum BlendMode {
        CLEAR(0),
        SRC(1),
        DST(2),
        SRC_OVER(3),
        DST_OVER(4),
        SRC_IN(5),
        DST_IN(6),
        SRC_OUT(7),
        DST_OUT(8),
        SRC_ATOP(9),
        DST_ATOP(10),
        XOR(11),
        PLUS(12),
        MODULATE(13),
        SCREEN(14),
        OVERLAY(15),
        DARKEN(16),
        LIGHTEN(17),
        COLOR_DODGE(18),
        COLOR_BURN(19),
        HARD_LIGHT(20),
        SOFT_LIGHT(21),
        DIFFERENCE(22),
        EXCLUSION(23),
        MULTIPLY(24),
        HUE(25),
        SATURATION(26),
        COLOR(27),
        LUMINOSITY(28);
    }
