视图绑定：ViewBinding

安卓开发中让开发者厌烦的要数findViewById()，早些时候JakeWharton大神写的View注入框架ButterKnife很火，干掉重复的工作提高效率。不过现在不再维护，而且用的也越来越少。

2020年3月Google官方推出了Android Studio3.6，亮点就是ViewBinding，来解决上面那个烦人的问题。ViewBinding也用了一年多，记录一下。

1、启用ViewBinding

只需在模块的build.gradle中将viewBinding属性置为true即可。

android {

        //在模块build.gradle中节点的位置不要搞错,在android节点下面
        viewBinding {
            enabled = true
        }
        ...
    }

或者：

android {

        buildFeatures {
            viewBinding true
        }
        ...
    }

注意需要AndroidStudio版本至少3.6 Canary 11，且Android Gradle 插件版本至少3.6.1。

buildscript {

        //这里版本已经是最新的4.2.1
        dependencies {
            classpath "com.android.tools.build:gradle:4.2.1"
        }
    }

启用DataBinding的项目，同时也默认启用ViewBinding，另见DataBinding：开启数据绑定系列笔记。但是两者不要同时添加到build.gradle里，否则在有些场景会冲突：比如对于ViewStub，这两者的处理策略不一样，DataBinding使用ViewStubProxy代理ViewStub，而ViewBinding直接使用ViewStub，这种情况只能二选一，关掉ViewBinding即可。

2、使用ViewBinding

写个简单的布局演示一下，布局文件名为：activity_layout_main.xml：

<?xml version="1.0" encoding="utf-8"?>
    <RelativeLayout xmlns:android="http://schemas.android.com/apk/res/android"
        android:layout_width="match_parent"
        android:layout_height="match_parent">

        <Button
            android:id="@+id/confirm_button"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

        <Button
            android:id="@+id/cancel_button"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

        <TextView
            android:id="@+id/text"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

        <!--无id-->
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content" />

    </RelativeLayout>

生成的类名根据布局文件名转换而来：布局文件名一般用下划线命名法，生成的绑定类名则对应去掉下划线首字母大写并且加上Binding后缀。比如activity_layout_main.xml布局，生成的绑定类名就是ActivityLayoutMainBinding。

在Activity中使用绑定类：

//全局保存一个绑定类实例
    ActivityLayoutMainBinding binding;

    @Override
    protected void onCreate(@Nullable Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);

        //初始化绑定类，源码后面再看
        binding = ActivityLayoutMainBinding.inflate(getLayoutInflater());

        //将根View设置给Content
        setContentView(binding.getRoot());
    }

通过绑定类可以轻松的拿到布局文件中的View控件（前提是这些在布局中的View都必须有id）。布局中控件的id一般采用下划线命名法，对应绑定类中的控件变量名。

//布局中id为cancel_button的Button控件
    Button cancelBtn = binding.cancelButton;

    //布局中id为confirm_button的Button控件
    binding.confirmButton.setOnClickListener(v -> {/*on click*/});

    //布局中id为text的Button控件
    binding.text.setText("Quibbler.cn");

就是这么方便，比一个个去findViewById()方便的多。但实际情况远不止这些，项目使用中会遇到各种“坑”。

3、ViewBinding原理初探 *

ViewBinding其实是Android Gradle插件在3.6.1以上增加的新功能：

classpath "com.android.tools.build:gradle:4.2.1"

开启ViewBinding后，编译时会扫描layout资源文件，在/res/layout*文件夹下的布局会生成对应的Binding类（至于如何扫描解析XML、策略，这里就不得而知了）。

如果不需要让某个布局生成绑定类，只需要在布局根节点加上tools:viewBindingIgnore="true"，就不会生成该布局的绑定类：

<?xml version="1.0" encoding="utf-8"?>
    <LinearLayout xmlns:android="http://schemas.android.com/apk/res/android"
        xmlns:tools="http://schemas.android.com/tools"
        android:layout_width="match_parent"
        android:layout_height="match_parent"

        tools:viewBindingIgnore="true">

        ...
    </LinearLayout>

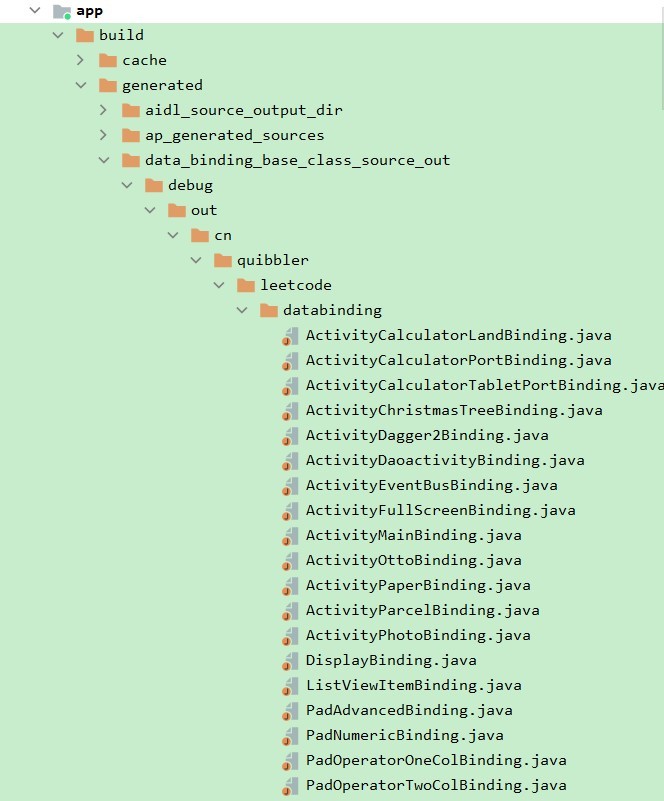

生成的绑定类在build/generated/data_binding_base_class_source_out/debug/out/包名/databinding目录下：

看一下生成的绑定类代码，就会发现ViewBinding和和ButterKnife异曲同工：内部仍然是通过findViewById()查找初始化View。区别在于ButterKnife通过注解指定每个View对应的id，而ViewBinding则是直接扫描布局文件解析有id的控件。

// Generated by view binder compiler. Do not edit!

  public final class ActivityLayoutMainBinding implements ViewBinding {
    //布局根View
    @NonNull
    private final LinearLayout rootView;

    //从布局文件中扫描id解析出来的控件，作为绑定类中的成员
    @NonNull
    public final Button cancelButton;
    @NonNull
    public final Button confirmButton;
    @NonNull
    public final IncludeLayoutBinding layout;
    @NonNull
    public final TextView text;

    //绑定类的构造函数，有n个带id的控件，构造函数就有n+1个参数
    private ActivityLayoutMainBinding(@NonNull LinearLayout rootView, @NonNull Button cancelButton,
        @NonNull Button confirmButton, @NonNull IncludeLayoutBinding layout, @NonNull TextView text) {
      this.rootView = rootView;
      this.cancelButton = cancelButton;
      this.confirmButton = confirmButton;
      this.layout = layout;
      this.text = text;
    }

    //当前布局的根View
    @Override
    @NonNull
    public LinearLayout getRoot() {
      return rootView;
    }

    //一般用该方法
    @NonNull
    public static ActivityLayoutMainBinding inflate(@NonNull LayoutInflater inflater) {
      return inflate(inflater, null, false);
    }

    //加载对应的layout布局文件：R.layout.activity_layout_main
    @NonNull
    public static ActivityLayoutMainBinding inflate(@NonNull LayoutInflater inflater,
        @Nullable ViewGroup parent, boolean attachToParent) {
      View root = inflater.inflate(R.layout.activity_layout_main, parent, false);
      if (attachToParent) {
        parent.addView(root);
      }
      return bind(root);
    }

    //最终通过bind方法，内部还是用findViewById一个个去查找初始化View控件
    @NonNull
    public static ActivityLayoutMainBinding bind(@NonNull View rootView) {
      // The body of this method is generated in a way you would not otherwise write.
      // This is done to optimize the compiled bytecode for size and performance.
      int id;
      missingId: {
        id = R.id.cancel_button;
        Button cancelButton = rootView.findViewById(id);
        if (cancelButton == null) {
          break missingId;
        }
        id = R.id.confirm_button;
        Button confirmButton = rootView.findViewById(id);
        if (confirmButton == null) {
          break missingId;
        }
        id = R.id.layout;
        View layout = rootView.findViewById(id);
        if (layout == null) {
          break missingId;
        }
        IncludeLayoutBinding binding_layout = IncludeLayoutBinding.bind(layout);
        id = R.id.text;
        TextView text = rootView.findViewById(id);
        if (text == null) {
          break missingId;
        }
        return new ActivityLayoutMainBinding((LinearLayout) rootView, cancelButton, confirmButton,
            binding_layout, text);
      }
      String missingId = rootView.getResources().getResourceName(id);
      throw new NullPointerException("Missing required view with ID: ".concat(missingId));
    }

  }

4、ViewBinding拓展 *

前面对ViewBinding的使用只是简单的介绍，善于思考的同学看到这里对ViewBinding已经有一堆疑问。因为项目布局往往很复杂，夹杂着<include/>、<merge/>标签，再比如在布局彩蛋：BlinkLayout闪烁布局一文就有用到<blink/>特殊标签。

①布局的layout数量是否和生成的绑定类文件数量一样？

②layout和layout-w200dp布局文件夹如果有相同名称的布局文件，如何生成绑定类，是覆盖还是合并两个布局呢？

③在一个layout布局中使用<include/>另一个layout布局，生成的绑定类会不会包含include的布局？

④对于更复杂的布局，使用<merge/>合并另一个布局呢，生成的绑定类是什么样？

4.1、布局和绑定类数量是否一致？

布局的数量和生成的绑定类数量没太大关系，一开始也误以为：有多少个布局文件就会生成多少个绑定类。仔细思考了一下，发现不是这么回事：

①如果只有一个layout文件夹，默认情况下，有多少个布局就会生成多少个绑定类。这时是一一对应，数量一样。

②可以在布局里用tools:viewBindingIgnore="true"声明不生成该布局的绑定类，生成的绑定类数量 ＜ 布局数量。

③有多个layout文件夹(layout、layout-w200dp等)，此时会复杂一些，涉及到布局合并，继续往下看：

4.2、多个layout资源目录

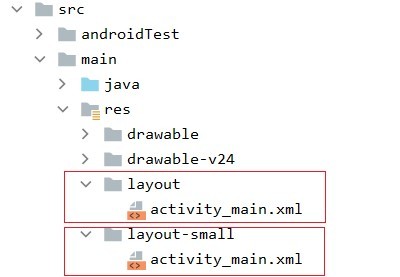

项目为了适配不同屏幕大小的设备，有多个layout文件夹，文件夹下有同名的布局文件，应用在不同的场景下自动选择合适的布局。以layout和layout-small为例，两个文件夹下有一样名称的布局文件activity_main.xml：

在layout文件夹下内容如下，简单放一个TextView：

<?xml version="1.0" encoding="utf-8"?>
    <androidx.constraintlayout.widget.ConstraintLayout >

        <TextView
            android:id="@+id/text" />

    </androidx.constraintlayout.widget.ConstraintLayout>

而在layout-small文件夹下布局中控件则为Button：

<?xml version="1.0" encoding="utf-8"?>
    <androidx.constraintlayout.widget.ConstraintLayout >

        <Button
            android:id="@+id/text" />

    </androidx.constraintlayout.widget.ConstraintLayout>

编译之后发现，只生成一个ActivityMainBinding类，内容是前面两个布局的合并：

public final class ActivityMainBinding implements ViewBinding {

    @NonNull
    private final ConstraintLayout rootView;

    //此控件对应layout-small目录下的activity_main.xml
    @Nullable
    public final Button button;

    //此控件对应layout目录下的activity_main.xml
    @Nullable
    public final TextView text;

    private ActivityMainBinding(@NonNull ConstraintLayout rootView, @Nullable Button button,
        @Nullable TextView text) {
      this.rootView = rootView;
      this.button = button;
      this.text = text;
    }

    @Override
    @NonNull
    public ConstraintLayout getRoot() {
      return rootView;
    }

    @NonNull
    public static ActivityMainBinding inflate(@NonNull LayoutInflater inflater) {
      return inflate(inflater, null, false);
    }

    @NonNull
    public static ActivityMainBinding inflate(@NonNull LayoutInflater inflater,
        @Nullable ViewGroup parent, boolean attachToParent) {
      View root = inflater.inflate(R.layout.activity_main, parent, false);
      if (attachToParent) {
        parent.addView(root);
      }
      return bind(root);
    }

    @NonNull
    public static ActivityMainBinding bind(@NonNull View rootView) {
      Button button = ViewBindings.findChildViewById(rootView, R.id.button);
      TextView text = ViewBindings.findChildViewById(rootView, R.id.text);
      return new ActivityMainBinding((ConstraintLayout) rootView, button, text);
    }

  }

最大的区别是，这里面的控件不再是NonNull，而是Nullable。对于layout文件夹下使用的布局，其TextView是非空，而没有Button这个控件。相反，对于layout-small文件夹下使用的布局，其Button存在且非空，不存在TextView控件。使用的时候要更加小心，需要判空。

4.3、布局包含<include/>标签

在activity_main.xml布局中添加<include/>标签，

<?xml version="1.0" encoding="utf-8"?>
    <androidx.constraintlayout.widget.ConstraintLayout >

        <TextView
            android:id="@+id/text"/>

        <include layout="@layout/include_layout" />

    </androidx.constraintlayout.widget.ConstraintLayout>

包含另一个布局include_layout.xml：

<?xml version="1.0" encoding="utf-8"?>
    <LinearLayout >

        <ImageView
            android:id="@+id/include_image"/>

    </LinearLayout>

生成的Binding类只有一个TextView，而没有被包含布局的内容：

public final class ActivityMainBinding implements ViewBinding {

    @NonNull
    private final ConstraintLayout rootView;

    @NonNull
    public final TextView text;

    private ActivityMainBinding(@NonNull ConstraintLayout rootView, @NonNull TextView text) {
      this.rootView = rootView;
      this.text = text;
    }

    ...
  }

那怎么办呢？只需要给<include/>标签上id：

<?xml version="1.0" encoding="utf-8"?>
    <androidx.constraintlayout.widget.ConstraintLayout >

        <TextView
            android:id="@+id/text"/>

        <include
            android:id="@+id/include_layout_id"
            layout="@layout/include_layout" />

    </androidx.constraintlayout.widget.ConstraintLayout>

重新编译，发现生成的ActivityMainBinding中新增了一个成员变量：IncludeLayoutBinding。

public final class ActivityMainBinding implements ViewBinding {

    @NonNull
    private final ConstraintLayout rootView;

    //生成IncludeLayoutBinding
    @NonNull
    public final IncludeLayoutBinding includeLayoutId;

    @NonNull
    public final TextView text;

    private ActivityMainBinding(@NonNull ConstraintLayout rootView, @NonNull TextView text) {
      this.rootView = rootView;
      this.text = text;
    }

    ...
  }

这个绑定类就是<include/>标签所包含的include_layout.xml布局对应的绑定类：IncludeLayoutBinding。

public final class IncludeLayoutBinding implements ViewBinding {

    //<include />所包含的另一个布局对应的绑定类
    @NonNull
    private final LinearLayout rootView;

    @NonNull
    public final ImageView includeImage;
    ...
  }

可以直接通过activityMainBinding.includeLayoutId拿到<include/>标签所包含子布局进行操作：

ActivityMainBinding activityMainBinding = ActivityMainBinding.inflate(getLayoutInflater());
      setContentView(activityMainBinding.getRoot());
      //直接拿到include的布局绑定类
      IncludeLayoutBinding includeLayoutBinding = activityMainBinding.includeLayoutId;
      //对IncludeLayoutBinding子布局进行操作
      includeLayoutBinding.includeImage.setImageResource(R.drawable.ic_launcher_foreground);

4.4、布局包含<merge/>标签

<include/>复用布局会使布局层级增加，降低性能。在《布局优化 & 过度绘制检测》一文提到用<merge/>标签解决这个问题。修改一下4.3节中的include_layout.xml布局：

<?xml version="1.0" encoding="utf-8"?>
    <merge>

        <LinearLayout >
            <ImageView
                android:id="@+id/include_image" />
        </LinearLayout>

    </merge>

可以通过编译，但是运行直接奔溃，报错：Missing required view with ID: cn.quibbler.blink:id/include_layout_id。把<include />中的id去掉，手动初始化IncludeLayoutBinding：

ActivityMainBinding activityMainBinding = ActivityMainBinding.inflate(getLayoutInflater());
    setContentView(activityMainBinding.getRoot());

    //bind()初始化IncludeLayoutBinding，而不能直接通过ActivityMainBinding拿到IncludeLayoutBinding
    IncludeLayoutBinding includeLayoutBinding = IncludeLayoutBinding.bind(activityMainBinding.getRoot());
    //对IncludeLayoutBinding子布局进行操作
    includeLayoutBinding.includeImage.setImageResource(R.drawable.ic_launcher_background);

4.5、布局中有ViewStub

除了上面提到的<include/>、<merge/>，布局还会用到ViewStub来优化性能，详见ViewStub懒加载一文。修改一下布局，添加一个ViewStub试试看：

<?xml version="1.0" encoding="utf-8"?>
    <LinearLayout >

        <ViewStub
            android:id="@+id/view_stub"
            android:layout="@layout/include_layout" />

    </LinearLayout>

ViewStub中引用另一个布局include_layout.xml：

<?xml version="1.0" encoding="utf-8"?>
    <LinearLayout >

        <ImageView
            android:id="@+id/include_image"/>

    </LinearLayout>

ViewStub也继承子View，把它当成普通View使用：

ActivityMainBinding activityMainBinding = ActivityMainBinding.inflate(getLayoutInflater());
    setContentView(activityMainBinding.getRoot());

    //inflate()懒加载ViewStub中的布局
    activityMainBinding.viewStub.inflate();

那么加载后的布局如何操作呢？当ViewStub加载后，初始化IncludeLayoutBinding即可：

activityMainBinding.viewStub.inflate();

    //一定要在ViewStub加载后，才能初始化IncludeLayoutBinding，否则报错
    IncludeLayoutBinding includeLayoutBinding = IncludeLayoutBinding.bind(activityMainBinding.getRoot());
    includeLayoutBinding.includeImage.setImageResource(R.drawable.ic_launcher_background);

和4.4节中的<merge/>一样，当ViewBinding无法替我们自动完成全部布局的初始化，就需要开发者在合适的时候自行初始化。

相关资料：

         文档 > 指南 > 视图绑定">Android 开发者 > 文档 > 指南 > 视图绑定
